ПВХ профиль REHAU INTELIO 80


Ссылки для просмотра видеоматериала

   https://youtu.be/IZrsL3sU8zw

   https://youtu.be/CZAp6hDB5KY

Область применения и решаемые проблемы


Окна из профилей INTELIO 80 станут прекрасным выбором для:

  • - домов с минимальным потреблением энергии
  • - реконструируемых объектов
  • - строительства зданий класса «премиум»

Профиль дает возможность выполнить окна в эксклюзивном дизайне

с использованием широчайшего выбора цветов и декоров.


Система INTELIO 80 используется:

  • для изготовления окон
  • для балконных дверей
  • для входной группы

Благодаря конструктивному решению и малой видимой ширине профилей (107 мм) панорамные окна REHAU INTELIO 80 идеально сочетаются

с трендовыми архитектурными решениями. При этом можно выбрать традиционную створку с классическим скошенным наплавом или дизайнерский

вариант с плавным скруглением, а также любой цвет из десятков оттенков и фактур ламинации.


Строительная глубина: 80 мм.

6-камерная  система профилей;

2-х конурная система уплотнений  уплотнения по притворам;

Расстояние от края рамы до оси фурнитурного паза 13мм;

Размер непрозрачной части 107-114мм (комбинация рама+створка).

Сопротивление теплопередачи Rо пр = 0,98 м2 °С/Вт.

Возможна ламинация профиля .

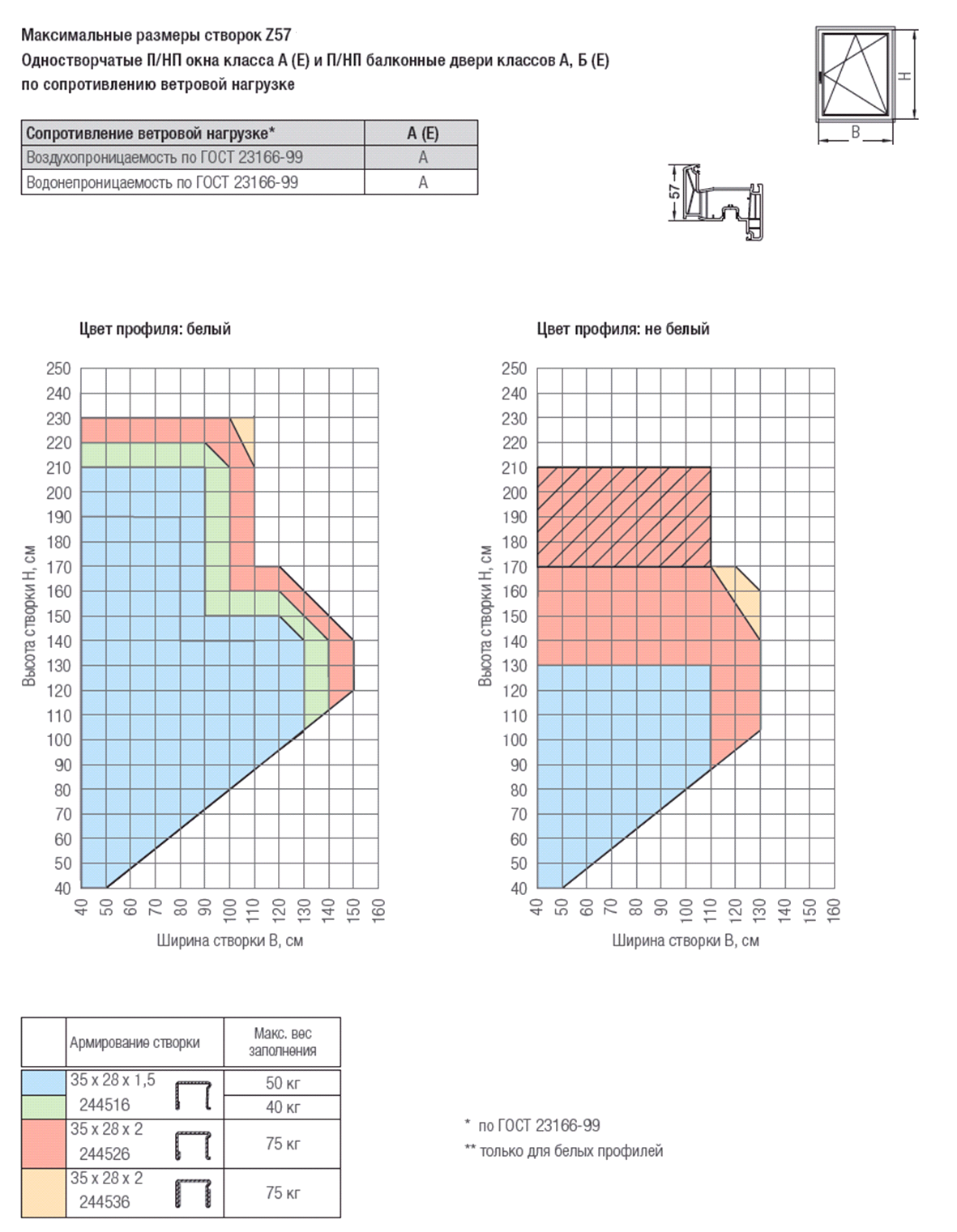

Общие рекомендации по максимальным размерам изделий.



Максимальная площадь изделия – 6м2 (белое); 4м2 (цветное);

Максимальная длина профиля – 3м (белое); 2,5м (цветное);

При больших размерах, соединения коробок должны быть выполнены с использованием компенсирующих  профилей.

Расчетная масса створок не должна превышать 80кг для изделий белого цвета и 60 кг – других цветов.


Ограничения по минимальным  размерам:

С гарантией

Ширина поворотной створки Z57  – минимум 330мм, если высота – не менее 390мм;

Ширина пов/откидной створки Z57 – минимум 390мм, если высота – не менее 540мм;

Минимальный размер "глухой"  рамы – 250х350мм;

Минимальная длина импоста 230 мм

Без гарантии

Минимальный размер поворотной створки Z57– 260х390мм;

Минимальный размер пов/откидной створки Z57– 330х540мм;

Минимальный размер "глухой"  рамы – 230х350мм;

Минимальная длина импоста 150 мм


Ограничения по изготовлению непрямоугольных  изделий:


  !!!!!!!! НА ТЕКУЩИЙ МОМЕНТ ИЗГОТОВЛЕНИЕ АРОЧНЫХ СТВОРОК НЕВОЗМОЖНО    !!!!!!


70 град. – минимальный угол соединения двух профилей открывающейся створки со стороны петель

45 град. – минимальный угол соединения двух профилей рамы, импоста для глухого остекления,

45 град. – минимальный угол примыкания профиля импоста к профилю рамы или створки.

Косоугольные элементы: возможные углы 90° – 45°.

При значениях угла меньше 90° необходима ручная зачистка углов и фрезерование части створки по фальцу для обеспечения беспрепятственного открывания створки.

Возникающие при этом случайные дефекты востанавливаются с помощью ремонтного состава.


Применяемые профили


Возможная  основа профилей

рама 65мм

Арт.537710

Белая, коричневая и карамель.

створка Z57мм

Арт.537740

Белая, коричневая и карамель.




импост 82мм

Арт.537780

Белая, коричневая и карамель.

Применяемые  штапики


Стеклопакеты

штапик 6,5 мм.

Арт.560580

уплотн.черн.,бел.,сер.        4х20х4х18х4 (50мм)

штапик 14,5 мм.

Арт.550090

Арт.560607

уплотн.черн.,бел.,сер.        4х16х4х14х4 (42мм)
